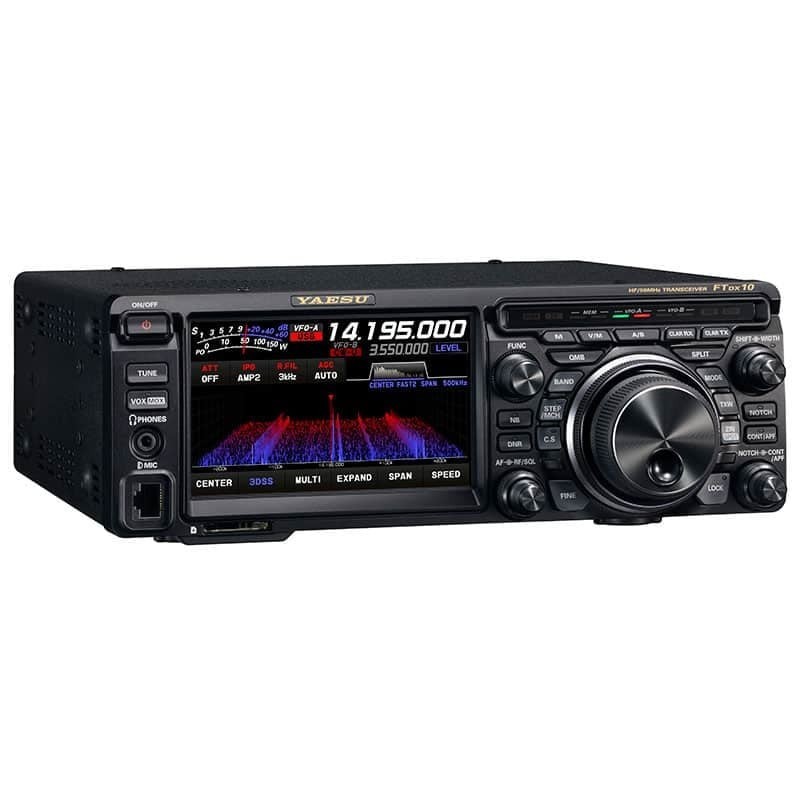

Émetteur-récepteur Yaesu FTDX10 HF SDR

1 559,00 €
TTC

RX 30 kHz – 75 MHz (en fonctionnement)
1,8 MHz – 29,699999 MHz (performances spécifiées, bandes amateurs uniquement)*
*5,1675/5,332/5,348/5,3585/5,373/5,405 MHz ( États-Unis uniquement ), 5,351500-5,366500 MHz ( UE uniquement )/ 5,25000-5,406500 ( Royaume-Uni uniquement )
50 MHz – 53,999999 MHz (performances spécifiées, bandes amateurs uniquement)
70 MHz – 70,499999 MHz (performances spécifiées,  version pour bandes amateurs au Royaume-Uni uniquement )
TX 1,8 – 54 MHz (bandes amateurs uniquement)
Type de modulation : A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM), F1B (RTTY), G1B (PSK)
Stabilité de fréquence : ±0,5 ppm (32°F à +122°F/0°C à +50°C, après 1 min)
Tension d'alimentation: CC 13,8 V ± 15 %
Type de circuit : Superhétérodyne à double conversion
Fréquences intermédiaires 1ère FI 9,005 MHz
2ème FI 24 kHz
Puissance de sortie RF : 5 W – 100 W (CW, LSB, USB, FM, RTTY, PKT)
5 W – 25 W (AM)
Taille du boîtier (L x H x P) : 10,47 x 3,58 x 10,35 (pouces) / 266 x 91 x 263 (mm)
Poids (environ) : 13 lb/5,9 kg



  Garanties sécurité

(à modifier dans le module "Réassurance")

  Politique de livraison

(à modifier dans le module "Réassurance")

  Politique retours

(à modifier dans le module "Réassurance")

Le Yaesu FTDX10 est un nouvel émetteur-récepteur SDR HF/50 MHz 100 W compact tant attendu

CARACTÉRISTIQUES PRINCIPALES

  • 15 filtres passe-bande distincts
  • Rejet QRM efficace avec le DSP IF (IF SHIFT/WIDTH, IF NOTCH DNF, DNR, COUNTOUR)
  • Amplificateur final de haute qualité et super stable utilisant le nouveau MOSFET push-pull RD70HUP2
  • Dissipateur thermique en aluminium avec ventilateur de refroidissement à flux axial silencieux de 80 mm
  • Tuner d'antenne automatique haute vitesse avec une mémoire de grande capacité de 100 canaux
  • Moniteur de transmission RF et AF
  • Amplificateur de microphone avec égaliseur paramétrique à trois niveaux (mode SSB/AM)
  • QMB (Banque de mémoire rapide)
  • Fonction de pile de bandes
  • Haut-parleur optionnel – SP-30 conçu pour le nouveau  FTDX10
  • Filtre de toiture optionnel (300 Hz) – XF-130CN disponible

Configuration SDR hybride

Tout comme la série FTDX101, le nouveau  FTDX10  utilise la configuration SDR hybride Yaesu – SDR à bande étroite et SDR à échantillonnage direct. Le récepteur SDR à bande étroite met l'accent sur d'excellentes performances du récepteur, tandis que le SDR à échantillonnage direct fournit un spectre de traitement numérique en temps réel.

SDR à bande étroite

SDR à bande étroite avec 3 types de filtres de toiture et caractéristiques de réception multi-signaux phénoménales

Comme pour la série FTDX101, la configuration du récepteur de type Down Conversion avec la première FI à 9 MHz a été adoptée. Elle permet d'intégrer d'excellents filtres de toit à cristal à bande passante étroite qui ont le facteur de forme « falaise » net souhaité. Grâce au SDR à bande étroite avec la dernière configuration de circuit comprenant des filtres de toit à 500 Hz, 3 kHz et 12 kHz et un oscillateur à faible bruit, la RMDR (plage dynamique de mélange réciproque) atteint 116 dB ou plus, la BDR (plage dynamique de blocage) proche atteint 141 dB ou plus, et la 3e IMDR (plage dynamique d'intermodulation de troisième ordre) atteint 109 dB ou plus, dans la bande de 14 MHz avec une séparation de 2 kHz.

Synthétiseur numérique direct haute résolution

Le HRDDS (synthétiseur numérique direct haute résolution) de 250 MHz offre une réception silencieuse et claire

Le circuit local du nouveau  FTDX10  utilise la même méthode HRDDS à 250 MHz que la  série FTDX101  . Grâce à ses caractéristiques qui améliorent le rapport C/N (porteuse sur bruit) et à la sélection rigoureuse des composants dans la conception, la caractéristique de bruit de phase du signal local atteint une excellente valeur de -145 dB ou moins à 14 MHz avec une séparation de 2 kHz.

Flux de spectre tridimensionnel

3DSS (3-Dimensional Spectrum Stream) sur l'écran TFT couleur de 5 pouces avec fonctionnalité d'écran tactile

Le panneau couleur de 5 pouces affiche l'écran 3DSS. En touchant l'affichage de fréquence, le pavé numérique s'affiche et la bande active et le réglage de fréquence peuvent être définis par saisie directe. Le réglage et l'ajustement de fréquence peuvent également être effectués en tournant la molette MAIN ou en touchant l'écran de l'oscilloscope. Comme pour la série FTDX101, l'affichage MULTI, l'affichage de l'état de fonctionnement RX, les modes Centre, FIX et Curseur sont disponibles.

Panneau avant

Panneau avant conçu pour une efficacité opérationnelle supérieure

Panneau avant  conçu pour une efficacité de fonctionnement supérieure MPVD (Multi-Purpose VFO Outer Dial), est un grand anneau polyvalent autour de l'extérieur du cadran VFO qui permet le contrôle du clarificateur, du C/S (fonction de sélection personnalisée) et le rappel des canaux mémoire.

Opérations à distance

Fonctionnement à distance avec unité LAN en option (SCU-LAN10)

Le fonctionnement à distance du nouveau  FTDX10  est possible grâce au logiciel de contrôle à distance réseau SCU-LAN10 et SCU-LAN10 en option. En plus de contrôler les opérations de base de l'émetteur-récepteur, les écrans d'oscilloscope polyvalents permettent des opérations sophistiquées telles que la surveillance des conditions de bande sur un grand écran à un endroit éloigné du poste de radioamateur par connexion à un réseau LAN domestique.

Émetteur-récepteur FTDX10 HF/50 MHz 100 W

  • Configuration SDR hybride utilisant un SDR à bande passante étroite et un SDR à échantillonnage direct
  • La bande SDR étroite permet des caractéristiques de réception multi-signaux phénoménales (2 kHz RMDR 116 dB+, 2 kHz BDR 141 dB+, 2 kHz 3ème IMDR 109 dB+) – La conversion descendante, les filtres de toiture IF 9 MHz produisent un excellent facteur de forme
  • Système d'oscillateur local à très faible bruit HRDDS (synthétiseur numérique direct haute résolution) de 250 MHz
  • 15 filtres passe-bande puissants et distincts (BPF)
  • Rejet QRM efficace avec IF DSP (IF SHIFT/WIDTH, IF NOTCH/DNF, CONTOUR, DNR, APF)
  • Amplificateur final de haute qualité et super stable utilisant le nouveau MOSFET push-pull RD70HUP2
  • Écran tactile couleur de 5 pouces et affichage 3DSS (flux de spectre tridimensionnel)
  • Le MPVD (Multi-Purpose VFO Outer Dial) permet des performances de fonctionnement exceptionnelles
  • Banque de mémoire rapide (QMB)
  • Prend en charge le fonctionnement CW avec plusieurs fonctions telles que : CW zero-in, CW Auto zero-in, CW Reverse, CW decode, CW keying Forme du signal Shaping par FPGA et autres
  • Fonction d'encodage/décodage RTTY (FSK)/PSK
  • Autres fonctionnalités pratiques telles que la sélection optionnelle du gain RF par IPO. Contrôle automatique du gain, fonction Quick Split – Emplacement pour carte SD
  • Fonctionnement à distance via Internet avec unité LAN en option (SCU-LAN10)
